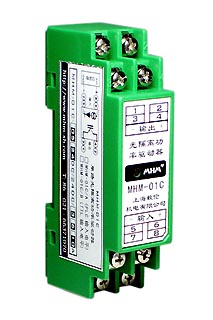

MHM-01C 单通道光电耦合功率驱动器 PhotoMOS 继电器 无源超高速电子继电器 电子接触器 PLC输出功率放大器
Photoelectric Coupling Power Drive and PhotoMOS relays Ver:5.1

产 品 概 览

应用领域
__PLC驱动大功率直流设备
__单片机驱动大功率直流设备
__各类标准、非标脉冲信号驱动大功率直流设备
__机器人直流电机驱动

特点:FEATURES
__ A. MHM-01C系列内置单路光电耦合功率驱动器,可替代进口功率PhotoMOS继电器。
____随着光电耦合功率驱动器在自动化控制系统中应用,简化了系统的复杂性和提高系统的可靠性。克服了许多中间环节和继电器等机械动作的疲劳磨损及固有寿命,不但提高了系统的安全可靠性,还延长了系统维护时间,减少了维护成本。因此国际上许多先进的自动化设备和可靠性要求非常高的设备中,已经广泛采用了光电耦合功率驱动器模块,取代了以往常见的中间继电器。光隔离驱动模块不但具有继电器线包与触点之间同样的隔离性能及安全性,而且克服了继电器动作时固有的机械噪音和触点磨损、频繁吸合和断开时引起会拉电弧产生火花。更重要的是由此要产生很强的电器干扰,会导致一系列的系统不稳定的隐患问题。新型光电耦合功率驱动器工作不需要附加辅助电源(节省了继电器线包工作电源),只要PLC开关量输出点、TTL、DCS、DSP、过程控制器的输出就可驱动光电耦合功率驱动器。

__ B. 结构上采用了片状模块卡口式结构,可直接卡入标准道轨安装,安装拆卸维护方便。可以多片紧凑叠合安装在标准DIN 35mm 道轨上,可节省和替代控制柜输入、输出接线端子。

__ C. 与PLC配套使用,可提高PLC输出点驱动能力。

__ D. 别名:光电耦合功率驱动器 脉冲高速开关 PhotoMOS继电器 光电隔离驱动器 功率放大器 电子继电器 PLC接口继电器、TTL接口继电器、PLC功率放大器、TTL功率放大器、定制接口继电器(3-24V脉冲信号驱动)高速脉冲开关

具体技术参数请点击 技术规范

____只要5-7mA的输出电流能力(TTL约35mW、PLC约160mW),就可以控制它去驱动3 - 20A 的大电流。而一般中间继电器线包驱动功率要1W。可见光电耦合功率驱动器它自身功耗之低是继电器、接触器所不能及的,它引入了节能环保新概念。不仅如此,光电耦合功率驱动器的响应速度是继电器不可比拟的,它可以响应频率1KHZ方波开关速度,所以在许多精确定位系统、LED矩阵扫描等响应速度有高要求的场合中已广泛使用。它的导通电阻比中间继电器50-100 mΩ初始值还低,只有8-20 mΩ不变。在技术上是一个突破,所以特向大家推荐。
__A. MHM-01C型光电耦合功率驱动器(国外称Power PhotoMOS Relays Type)具有强劲的功率驱动能力。可以应用于微处理器、TTL、PLC、DCS、DSP、过程控制、电子接口等系统的输出端口,直接去驱动执行器。如电磁阀、电磁开关、直流电机、接触器等。同继电器相比,以其不会磨损的长寿命特性,成为开关频繁、潮湿、有有害气体以及含氧化物,流化物和受震或受冲击环境下的首选产品。既可以避免频繁而耗资金的维修工作,同时又确保安全。高速响应速度、无机械传动、超长寿命、节能静音和无可控硅触发电器干扰是Power PhotoMOS模块的最大亮点。
__B. MHM-01C型光电隔离模块输入输出端之间安全隔离,可以双向悬空浮动有效保护较为敏感的电路,有效地提高了系统与系统之间的抗干扰性能,为工业自动化控制系统中的强弱电系统之间提供了一个完全隔离的安全浮动接口。
__C. 其在结构上采用了片状模块卡口式结构,可直接卡入标准道轨安装,安装拆卸维护方便。产品采用组合接线端子式的接口,可以多片紧凑叠合安装在标准DIN道轨上,可节省或替代控制柜输入输出的接线端子排。
小结:当今,随着微电子化的显著发展,在重视安全性方面,对装置的可靠性要求逐渐提高,器件的可靠性是决定系统可靠性方面重要的一点。PhotoMOS继电器用LED与光电元件进行输入输出传导,其寿命是半永久性的。
如上所述,PhotoMOS继电器消除了原来机械式继电器所有的"灵敏度差"、"有动作噪音"、"开闭次数多减少寿命" "发生电弧(干扰)"、"有触点"等缺点,而且又具备一般SSR所没有的高电压控制、低导通电阻、b触点电路、低泄漏电流、小型节省空间、低功耗、安装不受限制等优良特性。因此,今后在远程通信、通信器械、OA器械、自动检测、安全与防灾器械、ME器械、 电力控制 、办公自动化设备 、 家用电器、 自动机械 、 楼宇控制尤其在自动化控制系统等方面会有更大的需求。详细资料www.mhm-sh.com下载、欢迎技术探讨和技术咨询

具体技术参数请点击 技术规范

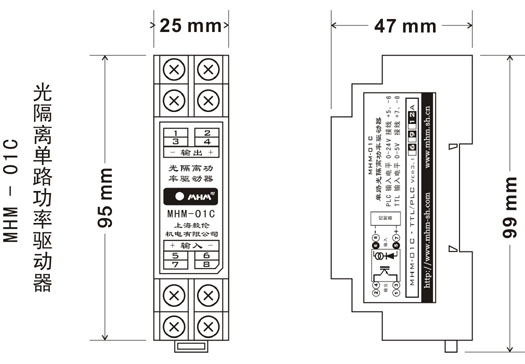

外形尺寸 THE OUTSIDE DIMENSIOS


注:输入有二极管极性保护,输出有尖峰保护。

输入: 5\7 为 + 、6为 PLC - \8为 TTL - ,
输出: 2\4 为 + 、1\3 为 -

具体技术参数请点击 技术规范
