MHM-02A/B
高速光电耦合器
GRATING
ISOLATING OF PROCESS AND CONTROL SIGNALS
|
|
|
使用说明
__

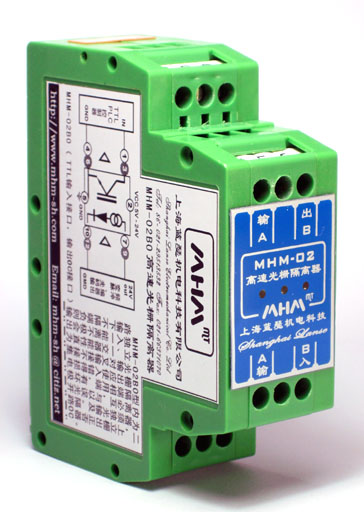

A. MHM-02型高速光栅隔离器（光电耦合器）可以应用于包括微处理器系统TTL与PLC之间数据高速传输转换接口、电动机数字光电编码器与PLC控制器之间转换接口、变频器脉冲信号与PLC控制器之间的信号传输、数据输入/输出转换接口、微处理器系统和计算机外设接口、还特别适用于电机控制应用等领域。MHM-02型高速光电耦合模块可以分隔系统和有效保护较为敏感的电路，有效地提高了系统之间的抗干扰性能，为工业自动化控制系统中的高低电压之间提供一个完全物理隔离的安全接口。内置二路独立LTGHT
COLPLER隔离器。
__
B. MHM-02型高速光栅隔离器常规产品输入，有PLC电平接口02A、有TTL电平接口02B，特殊要求可定制。输出，有推挽型和集电极开路输出型02AO、02BO，还有固定TTL电平输出02AT、02BT，三种任选一种。
__
C. 其在结构上采用了片状模块卡口式结构，可直接卡入标准道轨安装，安装拆卸维护方便。并且可以多片紧凑叠合安装在标准道轨上DIN，可节省或替代控制柜输入、输出的接线端子。
|
| 一． 技术参数
SPECIFICATIONS |
|
输入参数 INPUT
DATA
|
|
工作电压范围
Operating Voltage Range
|
5 - 24V
|
|
输入直流电压
Input DC Voltage
|
为PLC电平0 - 24 V ，B型为TTL电平0 -
5V
|
|
典型输入电流
Type Input Current With Un
|
5 mA
|
|
典型传输频率
Transmission Frequency
|
MHM02A/B 0 - 800 KHz ， MHM-02AO/BO
0-400KHz
|
|
输出参数 OUT
DATA
|
|
工作电压范围
Operating Voltage Range
|
5 - 35V （DC）
|
|
连续负载电流输出电流
Continuous Load Current
|
25mA \ 集电极开路 100 mA
|
|
典型开关速度
Switch - Off Delay
|
0.5 us
|
|
|
|
输入输出隔离电压
Isolation Voltage in / out
|
2500 V
|
|
工作温度范围
Operating Temperature Range
|
-20 - +70 ℃
|
|
外形尺寸
Outside dimension
|
80mm(H) × 25mm(W) × 59mm(D)DIN
|
| |
|
注1：MHM-02AT输入PLC电平、 MHM-02BT输入TTL电平，而模块的工作电源范围可DC
9-30V， _____而输出固定为TTL电平。
注2：MHM-02AO输入PLC电平、 MHM-02BO输入TTL电平，而模块的工作电源范围可DC 9-30V， _____而输出为集电极开路OC。
二. 外形尺寸 THE OUTSIDE DIMENSIOS
|
|
|
|
注：
光栅隔离器输入端与输出端不能接错，以及正、负极性不得有误。否则会直接损坏光隔器。
MHM-02型内为二路独立光栅隔离器，输入、输出端上下一一对应，相互独立不能交叉使用。

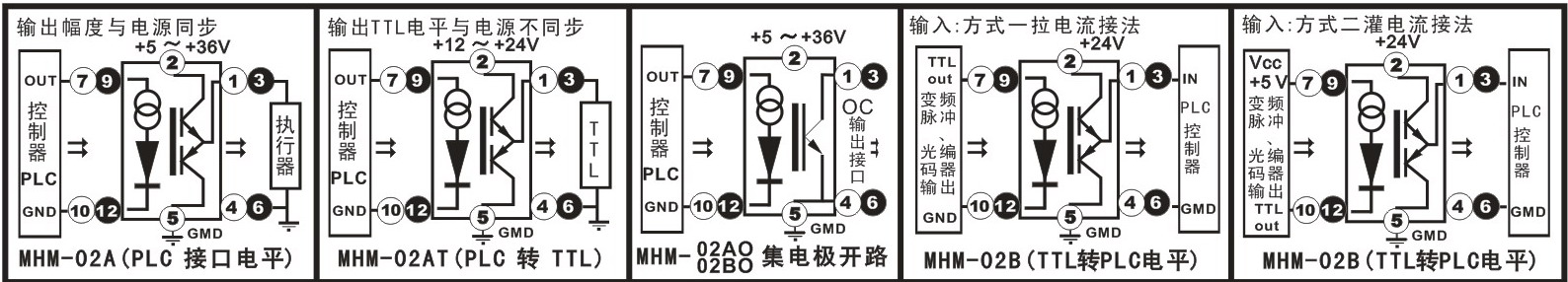

A 组 输入：7 +、10 - ， 输出：1 +、4 -
B 组 输入：9 +、12 - ， 输出：3 +、6 -
工作电压直流 ：DC 2 + 、 3 -
MHM-02A 型输入为 PLC 接口电平0 - 24V。
MHM-02B 型输入为 TTL 接口电平0 - 5V。
MHM-02AT、MHM-02BT 输出为固定TTL接口电平。
MHM-02AO、MHM-02BO 输出为集电极开路（OC输出）
（ 如用户对开关阀值电平有特殊要求可定制 ）
模块适应宽电压范围工作，输出高电平根据模块选用的工作电压确定。隔离器输出为推挽输出方式，因此输出高低电平均有25 mA驱动能力。集电极OC
为100 mA驱动能力。
|
|
|
