MHM-04
/ MHM-04B信号调理器 信号变换器 信号转换器
HMM-04
Signal Switch Instrument
|
MHM-04
MHM-04B
本产品是原HMM-04信号调理器
的升级产品
|
使用说明
__
MHM-04 信号调理器是在自动化控制系统中对各种联络信号进行变送、转换、传输、运算。将各类一次传感器或一次仪表输出模拟信号，通过调理器调理整合成智能控制系统可统一规范的信号。因此有称它信号转换器、也有称信号变送器，我们总称它们为信号调理器。其主要与DCS、PLC等工业智能测控系统配合使用。用来完善和补充系统模拟I/O插件功能，增加系统适用性和增强现场与远传信号的可靠性。可满足用户本地监视与多路远程信号传输的需求。
__
信号调理的电流输出模式是采用精密恒流有源方式，适宜信号远传，克服长线、接插件等接触电阻的变化对传输信号的影响和强抗干扰能力。若采用4-20mA输出则信号接收端就又增加连路甄别功能，当线路发生故障断开时回路电流则为零，所以更增强系统可靠性。信号调理器可与各种一次变送器配套，对各种模拟信号进行转换等。结构上采用了片状模块卡口式结构，可直接卡入标准DIN道轨安装，安装拆卸维护方便。可以多片紧凑叠合安装在标准道轨上节省或替代控制柜输入、输出的接线端子。HMM-04型信调理器为有源输出型，并且单路输入，双路独立输出。输入0-5v、1-5V，最大电压可达DC500V或0-20mA、4-20
mA，最大可达100 mA。输出为双路独立0-5v、1-5v，0-20V或0-10 mA 、4-20 mA、0-50 mA。输出形式也可以交替组合，具体可根据用户的要求将信号进行转换，量程范围也可以根据用户要求设置。特殊定制单路最大输出电流可以达到
200 mA。输出大电流信号调理器。
|
|
一． 技术参数
SPECIFICATIONS |
|
|
输入参数 INPUT
DATA
|
|
工作电压范围
Operating Voltage Range
|
± 15 %
|
|
直流工作电压
Operating DC Voltage
|
DC 24 V
|
|
典型输入信号
Type Input Signal
|
0-5v、1-5v、或 0-10 mA、0-20 mA、4-20
mA
|
|
典型双路输出信号
Type Double Output Signal
|
0-10 mA、0-20 mA、4-20 mA 或 0-5v、1-5v、0-10v
|
|
输出参数 OUT
DATA
|
|
输出负载电流:（电压输出型）
Out Electric (Voltage Out)
|
≤ 80 mA
|
|
输出负载电阻:（电流输出型）
Out Load (ElectricCurrent Out )
|
≤ 500 Ω
|
|
频率响应
Frequency Response
|
≤ 1000 Hz
|
|
精度
Precision
|
0.2 %
|
|
线性度
Degree Of Linearity
|
0.1 %
|
|
温度系数
Temperature Coefficient
|
150 ppm / ℃
|
|
工作温度范围
Operating Temperature Range
|
-20 - +70 ℃
|
|
外形尺寸
Outside dimension
|
80mm(H) × 25mm(W) × 96mm(D)DIN
|
|
|
|
细 分 型 号
|
分 类
|
|
MHM-04B_
A/2A
MHM-04B_ A/2V
MHM-04B_ V/2A
MHM-04B_ V/2V
MHM-04B_ A/AV
MHM-04B_ V/AV
|
单路电流输入转双路电流输出
单路电流输入转双路电压输出
单路电压输入转双路电流输出
单路电压输入转双路电压输出
单路电流输入转一路电流输出，一路电压输出
单路电压输入转一路电流输出，一路电压输出
|
二. 曲线CURVE GRAPH |
|
MHM-04 / MHM-04B 型信号变送器
|

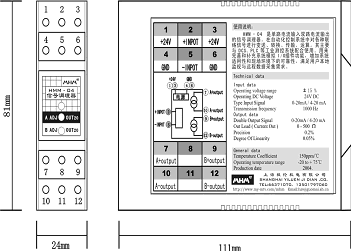

| 三. 外形尺寸 THE OUTSIDE
DIMENSIOS |
MHM-04型
|
|
四. 注意事项 CAUTIONS
1. 本信号调理器A组（7、10端输出）、B组（9、12端输出）。其输出量可以分别通过调节面板上A adj out4、20，B
adj out4、20进行现场校准。产品在出厂前已经过校准，希望非专职人员不要随意调准。
2. 工作电源为DC 24V （1、3端为 + 端，4、6端为 - 端），信号输入端 （ 2为正端，5为负端 ）
五. 应用领域
常用传感器连接方案请参阅 关于MHM-04B
信号调理器传感器的连接方法示意图
楼宇中央空调控制信号调理传输、非标设备与标准设备信号传输。
|
