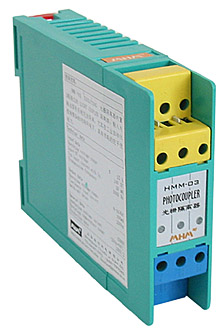

HMM-03
A型 / B型 光栅隔离信号传输器
HMM-03
A / B Photocoupler
GRATING ISOLATING of process and control signals
|
|
|
使用说明
HMM-03 PHOTOCOUPLER 插入式光栅隔离也有称安全隔离栅，内置独立的 LIGHT COUPLER 隔离器，输入与输出信号系统完全隔离。尤其在工业自动化控制复杂的现场环境下，具有很高的抗干扰能力。
特点：FEATURES
A. HMM -03 A/B光栅隔离器也有称安全隔离栅，内置三路独立LTGHT COLPLER隔离器。能低速、高速传递开关量信号或开关量控制。尤其能克服工业自动化控制系统复杂的现场环境下，强电传动执行机构和远程网络控制系统之间强电场、磁场等干扰计算机及PLC控制器，使输入与输出信号系统完全物理隔离。也可以进行数字通信方式完成数据远传。
B. 适用于自动控制和微机监控系统的TTL电平与PLC控制器24伏电平的转移。适用于低压系统去控制浮动高压系统，使两系统完全物理隔离。
C. 其在结构上采用了片状模块卡口式结构，可直接卡入标准道轨安装，安装拆卸维护方便。并且可以多片紧凑叠合安装在标准道轨上，可节省或替代控制柜输入、输出的接线端子。
|
一． 技术参数
SPECIFICATIONS |
|
|
输入参数
|
INPUT
DATA
|
参数值
|
|
工作电压范围
|
Operating Voltage Range
|
± 15 %
|
|
输入直流电压
|
Input DC Voltage
|
A型为PLC电平0 - 24V
B型为TTL电平0 - 5V
|
|
典型输入电流
|
Type Input Current With Un
|
A型为10 mA ，B型为3 mA
|
|
典型传输频率
|
Transmission Frequency
|
10000 Hz
|
|
输出参数
|
OUTPUT DATA
|
|
|
工作电压范围
|
Operating Voltage Range
|
3- 36 V （DC）
|
|
连续负载电流
|
Continuous Load Current
|
100 mA
|
|
典型开关速度
|
Switch - Off Delay
|
200 us
|
|
典型运行参数
|
TYPE GENERAL DATA
|
|
|
输入输出隔离电压
|
Isolation Voltage in / out
|
1500 V
|
|
工作温度范围
|
Operating Temperature Range
|
-20 - +70 ℃
|
|
重 量
|
Weight
|
180g
|
|

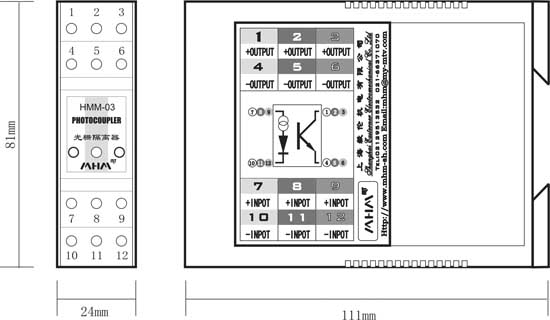

外形尺寸
|
Outside dimension
|
82mm(H) × 23mm(W) × 110mm(D)DIN
|

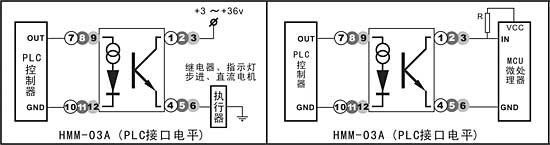

二． 端子连接 CONNECTION DIAGRAM |
|
|
|
|
注：光栅隔离器输入端与输出端不能接错，以及正、负极性不得有误。否则会直接损坏光隔器。
HMM-03型内为三路独立光栅隔离器，输入、输出端必须上下一一对应，相互独立不能交叉应用。
A 组 输入：7 +、10 - ， 输出：1
+、4 -
B 组 输入：8 +、11 - ， 输出：2 +、5 -
C 组 输入：9 +、12 - ， 输出：3 +、6 -
隔离器的输入有内置限流功能，因此能适应比较宽的输入电压动态范围工作。
A 型的开关阀值电平为8V， 8-36V为通态范围。
B 型的开关阀值电平为3V， 3-18V为通态范围。（如用户对开关阀值电平有特殊要求可定制）
隔离器输出管为NPN管，可以应用于集电极输出方式，也可以应用于发射极输出方式。
|
|
|
|
|
|
|
|
三． 说明 NOTES
HMM-03 光栅隔离信号传输器使用范围非常广泛，我们可以根据客户不同要求定制。
|
